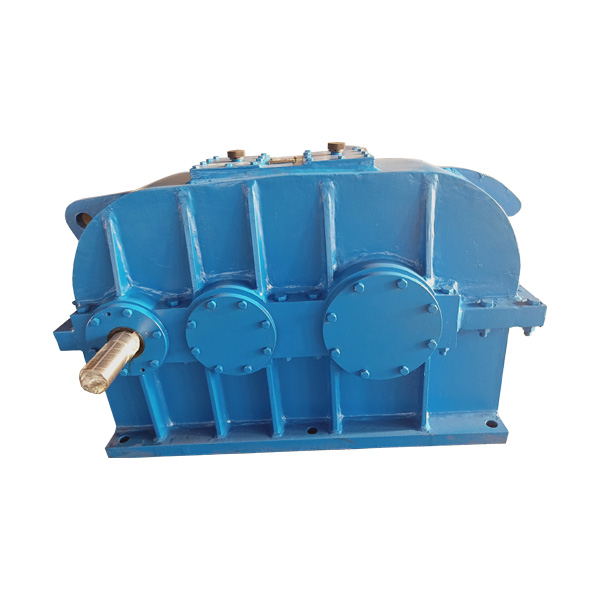

QJR-D系列

作者：时间：2019/1/9 14:33:50阅读：830

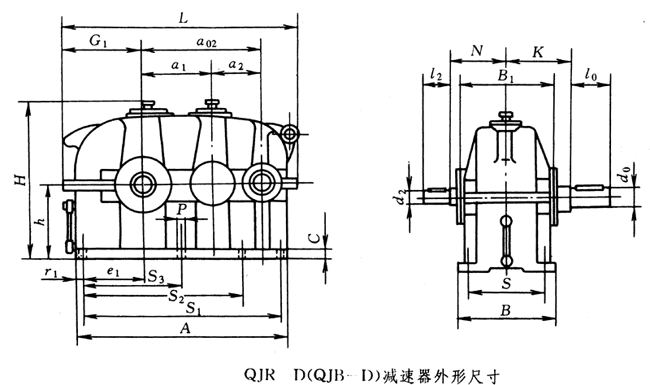

QJR-D(QJB-D)型减速器的外形尺寸JB/T8905.2-1999

QJR-D(QJB-D)减速器的外形尺寸 (mm)

公称中心距a1	a2	a02	外形尺寸			中心高h	输入轴端			地脚安装尺寸							A	B1	n	G1	e1
公称中心距a1	a2	a02	L	H	B	中心高h	N	d2 (r6)	l2	S	S1	S2	S3	C	P	孔数(个)	A	B1	n	G1	e1
140	100	240	494	305	220	140	120	22	50	175	380	－	190	22	18	6	430	190	25	172	115
170	118	288	577	365	250	170	135	28	60	205	460	－	230	25	18	6	513	215	27	197	138
200	140	340	664	425	270	200	180	32	80	230	550	－	275	25	18	6	600	250	25	222	165
236	170	406	796	497	330	236	210	38	80	280	660	－	330	28	23	6	716	300	30	265	195
280	200	480	925	585	360	280	235	48	110	310	780	－	390	30	23	6	845	340	33	303	230
335	236	571	1100	695	430	335	255	55	110	370	940	－	450	35	27	6	1006	400	35	362	280
400	280	680	1380	830	510	400	285	65	140	450	1100	－	550	40	27	6	1195	490	50	422	325
450	315	765	1462	930	590	450	310	80	170	490	1240	1000	600	40	33	8	1350	550	55	481	370
500	355	855	1622	1030	640	500	350	90	170	540	1390	1120	670	45	33	8	1510	620	60	531	415
560	400	960	1822	1160	710	560	385	100	210	600	1550	1250	750	50	39	8	1690	690	70	596	460
630	450	1080	2037	1300	770	630	425	110	210	650	1750	1410	850	55	39	8	1905	770	80	666	520
710	500	1210	2278	1460	860	710	450	120	210	740	1960	1580	950	60	45	8	2130	868	85	744	585
800	560	1360	2538	1640	980	800	490	130	250	830	2195	1770	1060	65	45	8	2390	980	100	824	650
900	630	1530	2860	1840	1100	900	540	150	250	950	2480	2000	1200	70	52	8	2700	1130	110	930	740
1000	710	1710	3200	2040	1200	1000	610	170	300	1050	2750	2220	1320	75	52	8	3020	1220	135	1040	815

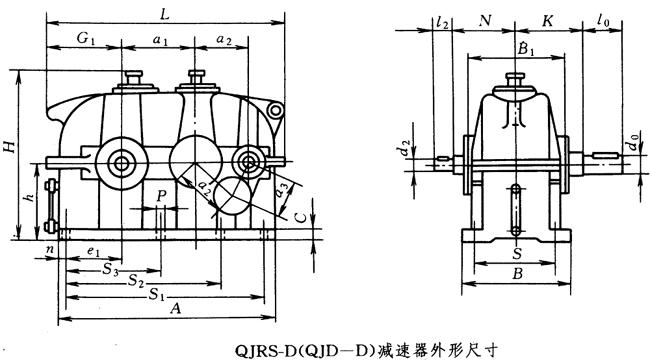

QJRS-D(QJD-D)型减速器的外形尺寸JB/T8905.2-1999

QJRS-D(QJD-D)减速器的外形尺寸 (mm)

公称中心距a1	a2	a3	a03	外形尺寸			中心高h	输入轴端			地脚安装尺寸							A	B1	n	G1	e1
公称中心距a1	a2	a3	a03	L	H	B	中心高h	N	d2	l2	S	S1	S2	S3	C	P	孔数(个)	A	B1	n	G1	e1
140	100	71	311	494	305	220	140	120	18	40	175	380	－	190	22	18	6	430	190	25	172	115
170	118	85	374	577	365	250	170	135	22	50	205	460	－	230	25	18	6	513	215	27	197	138
200	140	100	440	664	425	275	200	180	28	60	230	550	－	275	25	18	6	600	250	25	222	165
236	170	118	524	796	497	330	236	210	32	80	280	660	－	330	28	23	6	716	300	30	265	195
280	200	140	620	925	585	360	280	235	38	80	310	780	－	390	30	23	6	845	340	33	303	230
335	236	170	741	1100	695	430	335	255	45	110	370	940	－	450	35	27	6	1006	400	35	362	280
400	280	200	880	1289	830	510	400	285	50	110	450	1100	－	550	40	27	6	1195	490	50	422	325
450	315	224	989	1462	930	590	450	310	55	110	490	1240	1000	600	40	33	8	1350	550	55	481	370
500	335	250	1105	1622	1030	640	500	350	60	140	540	1390	1120	670	45	33	8	1510	620	60	531	415
560	400	280	1240	1872	1160	710	560	385	70	140	600	1550	1250	750	50	39	8	1690	690	70	596	460
630	450	315	1395	2037	1300	770	630	425	80	170	650	1750	1410	850	55	39	8	1905	770	80	666	520
710	500	355	1565	2278	1460	860	710	450	90	170	740	1960	1580	950	60	45	8	2130	868	85	744	585
800	560	400	1760	2538	1640	980	800	490	100	210	830	2195	1770	1060	65	45	8	2390	980	100	824	650
900	630	450	1980	2860	1840	1100	900	540	110	210	950	2480	2000	1200	70	52	8	2700	1130	110	930	740
1000	710	500	2210	3200	2040	1200	1000	610	130	250	1050	2750	2220	1320	75	52	8	3020	1220	135	1040	815

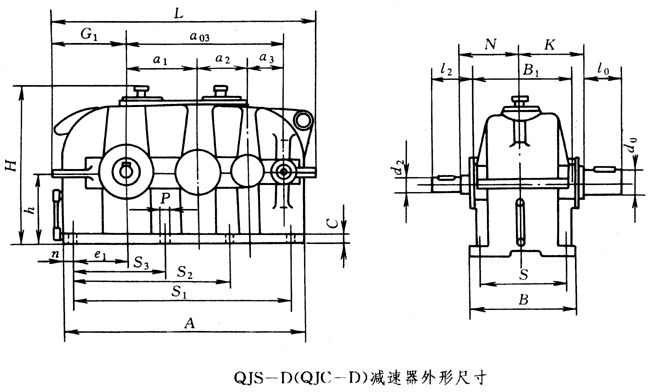

QJS-D(QJC-D)型减速器的外形尺寸JB/T8905.2-1999

QJS-D(QJC-D)减速器的外形尺寸 (mm)

公称中心距a1	a2	a3	a03	外形尺寸			中心高h	输入轴端			地脚安装尺寸							A	B1	n	G1	e1
公称中心距a1	a2	a3	a03	L	H	B	中心高h	N	d2 (r6)	l2	S	S1	S2	S3	C	P	孔数(个)	A	B1	n	G1	e1
140	100	71	311	560	305	220	140	120	18	40	175	450	－	200	22	18	6	496	190	25	172	117
170	118	85	373	652	365	250	170	135	22	50	205	535	－	235	25	18	6	588	215	27	197	138
200	140	100	440	750	425	275	200	180	28	60	230	635	－	275	25	18	6	686	250	25	222	165
236	170	118	524	896	497	330	236	210	32	80	280	750	－	330	28	23	6	816	300	30	265	195
280	200	140	620	1045	585	360	280	235	38	80	310	900	－	390	30	23	6	965	340	33	303	230
335	236	170	741	1245	695	430	335	255	45	110	370	1050	750	450	35	27	6	1151	400	35	362	280
400	280	200	880	1461	830	510	400	285	50	110	450	1270	900	550	40	27	6	1367	490	50	422	325
450	315	224	989	1651	930	590	450	310	55	110	490	1425	1000	600	40	33	8	1539	550	55	481	370
500	355	250	1105	1832	1030	640	500	350	60	140	540	1600	1120	670	45	33	8	1720	620	60	531	415
560	400	280	1240	2062	1160	710	560	385	70	140	600	1780	1250	750	50	39	8	1930	690	70	596	460
630	450	315	1395	2307	1300	770	630	425	80	170	650	2010	1410	850	55	39	8	2175	770	80	666	520
710	500	355	1565	2583	1460	860	710	450	90	170	740	2265	1580	950	60	45	8	2435	868	85	744	585
800	560	400	1760	2883	1640	980	800	490	100	210	830	2535	1770	1060	65	45	8	2735	980	100	824	650
900	630	450	1980	3240	1840	1100	900	540	110	210	950	2860	2000	1200	70	52	8	3080	1130	110	930	740
1000	710	500	2210	3620	2040	1200	1000	610	130	250	1050	3170	2220	1320	75	52	8	3440	1220	135	1040	815

中硬齿面减速机主机价

规格型号	单价	重量 (kg)	规格型号	单价	重量（kg）	规格型号	单价	重量（kg）
QJR(QJB)630	92800	3550	QJS(QJC)400	29900	940	QJRS(QJD)200	6450	185
710	119800	4900	450	39600	1400	236	7950	284
800	173250	6600	500	52000	1850	280	12400	380
900	240600	9200	560	76150	2600	335	20400	850
1000	284650	12000	630	92100	3500	400	29700	930
QJS(QJC)140	3250	64	710	123750	4700	450	39600	1410
170	4450	95	800	185600	6400	500	52000	1820
200	6450	170	900	235150	9000	560	76150	2890
236	7950	256	1000	297000	11700	630	92750	3550
280	12400	350	QJRS(QJD)140	3500	64	710	123750	4900
335	21000	654	170	4450	94	800	179200	6600
QJRS(QJD)900	247500	9200	QJR-D500	49500	2250	QJS-D236	7450	370
1000	297000	12000	560	70600	3325	280	13700	650
QJR-D 140	3150	110	630	88500	4370	335	21100	965
170	4200	170	710	118800	6140	400	27250	1420
200	5450	230	800	154750	7840	450	32200	1520
236	6850	310	900	216600	11280	500	50800	2500
280	10300	415	1000	386700	16380	560	68150	3300
335	19200	840	QJS-D140	3500	125	630	94050	4740
400	23000	1014	170	4400	180	710	123750	6240
450	31050	1360	200	5950	250	800	160900	8730

规格型号	单价	重量 kg	规格型号	单价	重量kg	规格型号	单价	重量 kg
QJS-D900	222750	119700	QJRS-D560	71800	3511	QJ-L335	17550	592
焊接 1000	394550	17000	630	94050	4740	400	26100	895
QJRS-D140	3500	125	710	123750	6240	QJ-T140	3600	76
170	4350	180	800	160900	8490	170	4600	108
200	5950	250	QJRS-D 900	222750	11700	200	6550	153
236	7450	340	1000	402200	16700	236	8100	247
280	13650	600	QJ-L 140	3550	87	280	11600	364
335	19800	870	170	4550	117	335	18650	593
400	23550	1085	200	6500	163	400	27100	938
450	30350	1420	236	8050	231
500	48300	2380	280	11050	351
